ハイライト
電気で作動させた弁
-
証明書セリウム、RoHS
-
のために使用されるHVACRの太陽エネルギー、水処理
-
保証18匹のガ
-
生命時間5年以上
-
属性暖房装置の太陽給湯装置のための水流の制御弁
-
適用暖房装置
-
起源の場所中国
-
ブランド名OEM
-
証明CE
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく

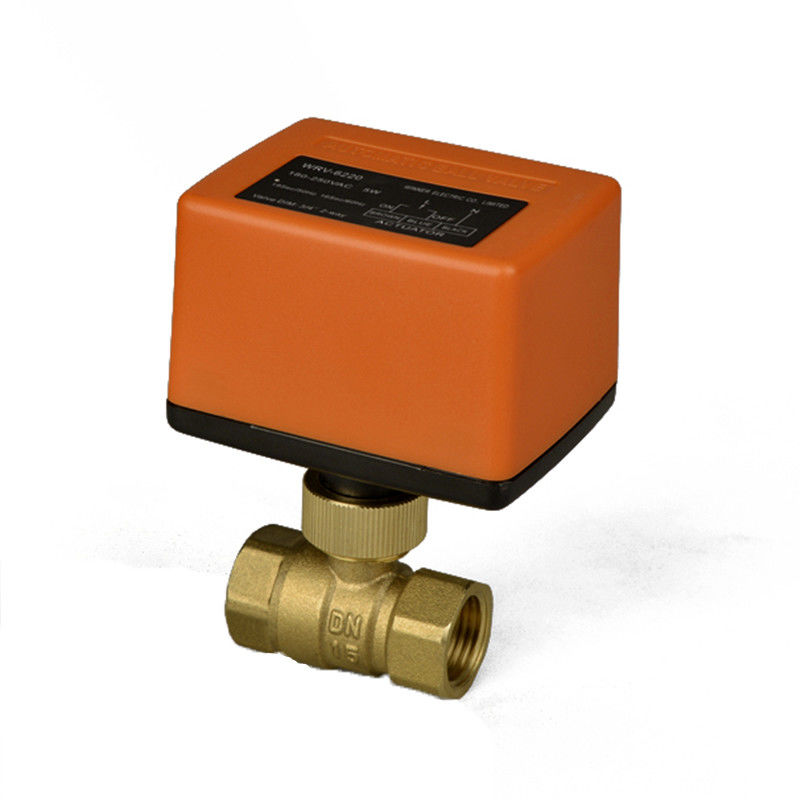

暖房装置のための対面電気水流の制御弁DN25
暖房装置の太陽給湯装置混合弁のための対面電気水流の制御弁DN25
いかに私達が機械化の質を制御するか
1. 部品を処理する高精度CNCの旋盤。
2. 高度のフライス盤
3. 溶接の質を保障するUTの点検
4. 溶接ポーランド語
5. オンラインで100%の出現及びサイズの点検（厚さ、円形、等）
6. サイズ及び出現の形成
技術的なデータ

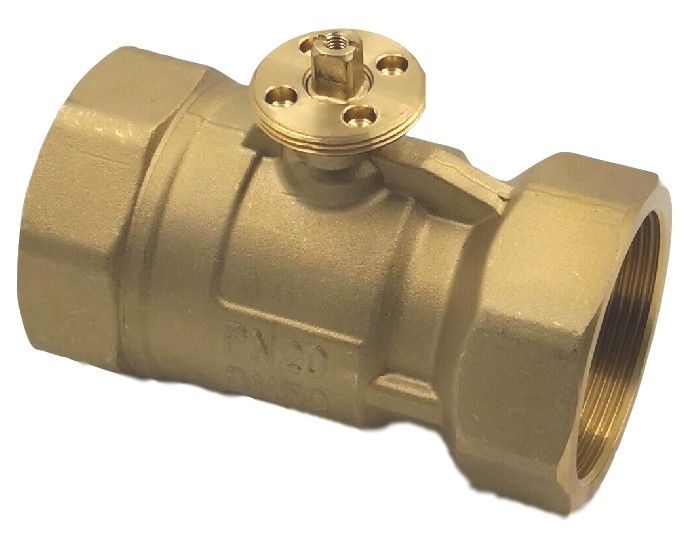

バルブ本体:
媒体:50%のグリコールが付いている冷たい/熱湯、
媒体の温度:2°C… 90°C
評価される圧力:PN16
管のコネクター:内部糸
包囲された臨時雇用者。範囲:−5… +60°C;0… 90%RH
サイズ:1/2' 『、3/4" 『および1" 『弁のタイプ:両方向
記述
勝者によってモーターを備えられる球弁はオン/オフ タイプか3点のタイプ アクチュエーターおよび水停止の密集した構造、安定した操作、優秀な容量、大きい水流率、ゼロ土のブロックおよび低いトルクがあるW6BV…シリーズから球弁成っている。 勝者は球弁にHVACシステム、暖房装置、水処理システムおよび産業設備で広く利用されているモーターを備えた。
適用
HVACシステム、暖房装置、水処理システム、産業設備
オペレーショナル モード
勝者によってモーターを備えられる球弁はタイプのWRA-5320によってmotor-operated、およびWRA-5320Aのアクチュエーターである。アクチュエーターはオン/オフか3点の制御システムの調整によって制御され、開位置に制御信号によって定まる弁の球を、動かす。
材料
バルブ本体:造られた黄銅、Hpb59-1
シール:球:EPDM+PTFE
球:めっきされた真鍮の茎をクロム染料で染めなさい:EPDMのOリング
|
モデルいいえ。 |
|
内部Dia。 |
インチ |
Kvs （m3/h） |
Pvmax （KPa） |
Ps （KPa） |
|
W6BV215 |
両方向 |
12mm |
1/2」 |
8.6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4" |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1" |
26 |
600 |
900 |
アクチュエーター
WRA-5320 AC230、3点の50/60Hz
WRA-5320A AC230、オン/オフ50/60Hz
出力トルク:2.5N.m
回転の角度:90°
ランクを保護しなさい:IP54
オン/オフ時間:19S/50Hz;15S/50Hz
機能（3点かオン/オフ タイプ）
アクチュエーターは単方向同期電動機およびギヤ速度減力剤ドライブを使用して調整のオン/オフ制御信号によって固定し、締まる、制御される。

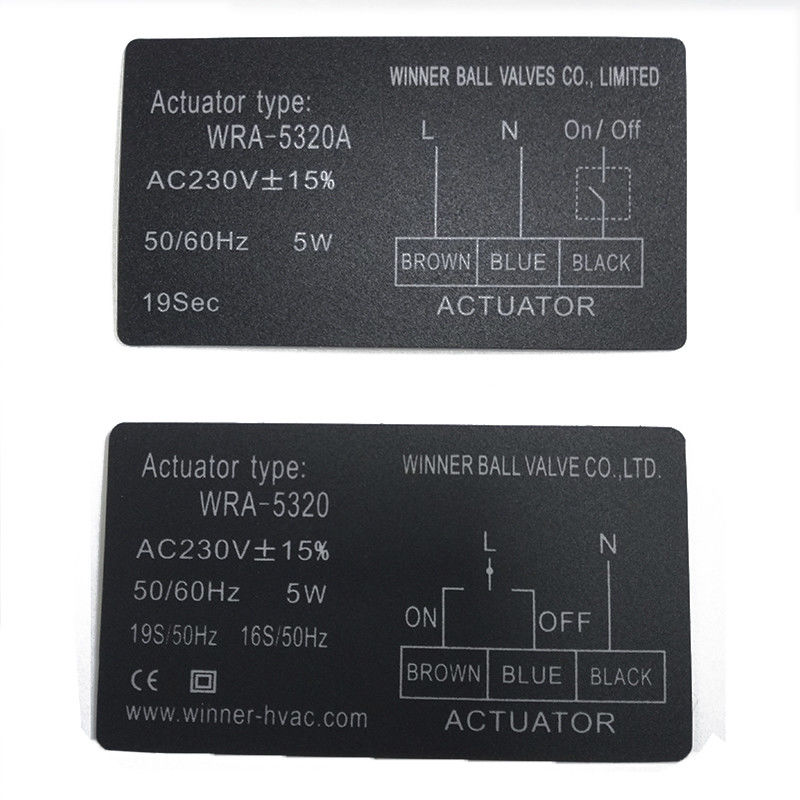

WRA-5320 3点のタイプ
青いワイヤーは力ついている 閉まる弁
ブラウン ワイヤーは力ついている 開いた弁
青か茶色ワイヤーは電源遮断にである 弁は現在位置を保つ
黒いワイヤーはブランク ワイヤーに接続される。 またオン/オフ タイプとして使用することができる。
WRA-5320Aのオン/オフ タイプ
黒いワイヤーは制御ワイヤーである。
力:開いた弁電源遮断の:弁の終わり
ブラウン ワイヤーは力ワイヤーに接続される。
青いワイヤーはcomに接続される。
しかオン/オフ タイプとして使用することができない。
|
モデルいいえ。 |
定常電圧 |
アクチュエーター タイプ |
出力トルク |
消費 |
オン/オフ時間 |
バルブ本体 |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3点かオン/オフ |
2.5N.m |
6W |
50Hz:19S 60Hz:15S |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
オン/オフ |

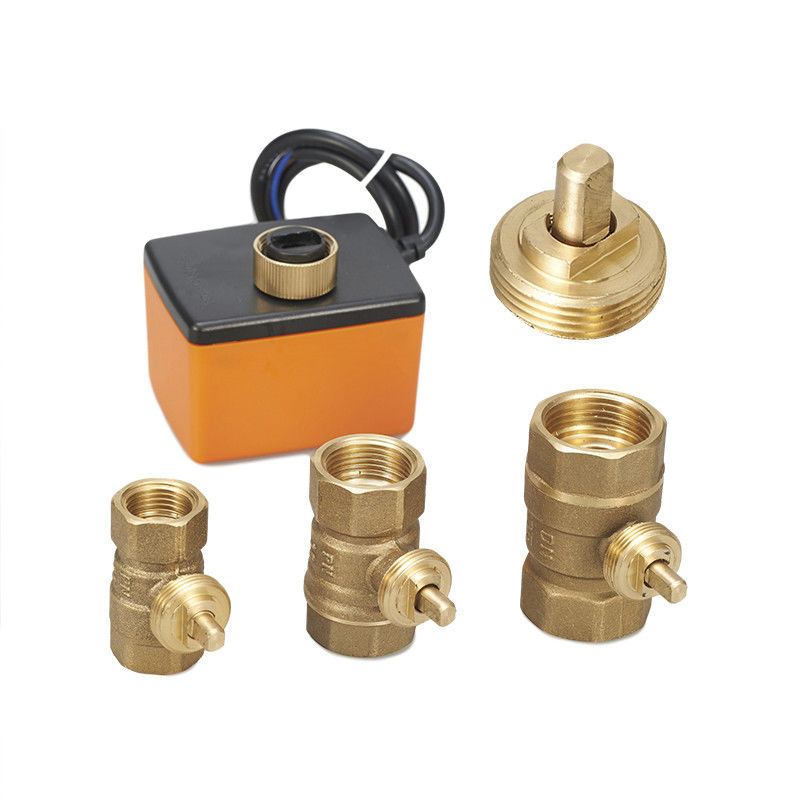

取付け:
IInsertアクチュエーターおよび弁の取り付け穴にアクチュエーターの底に取付けられる挿入物2ピンの底への弁茎。それから真鍮のキャップ ナットの下のねじ
