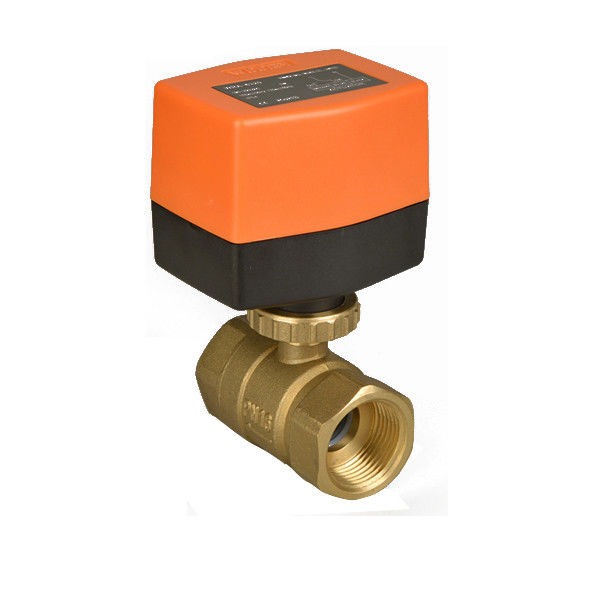

電気真鍮の球弁の記述
モーターを備えられた球弁はオン/オフ タイプか3点のタイプ アクチュエーターおよび水停止の密集した構造、安定した操作、優秀な容量、大きい水流率、ゼロ土のブロックおよび低いトルクがあるW8BV…シリーズから球弁に成っている。 モーターを備えられた球弁はHVACシステム、暖房装置、水処理システムおよび産業設備で広く利用されている。
技術的なデータ
バルブ本体:
媒体:媒体の50%のグリコールの温度の冷たい/熱湯、:2°C… 90°C
評価される圧力:PN20管のコネクター:内部糸
包囲された臨時雇用者。範囲:−5… +60°C;0… 90%RH
材料
バルブ本体:造られた黄銅、Hpb59-1シール:球:EPDM+PTFE
球:めっきされた真鍮の茎をクロム染料で染めなさい:EPDMのOリング
いかに私達が保障する完成品の質（FQCの点検）を
1. 目視検差
2. 物質的な等級の測定
3. 次元の点検
4. 荒さの検出
5. 荒さの検出
6. 漏出テスト
表面処理
私達は選ぶために次のプロセスを提供する:
1. 明るさ（光沢、マット）を改善する機械ポーランド語（MP）
2. Anti-corrosionのための酸清浄化
3. 表面の滑らかさを改善する電気分解のポーランド語（EP）
4. 注文プロセス:明るい焼きなましの処置streesを靭性を改善するために除去するため
電気真鍮の球弁の適用
HVACシステム、暖房装置、水処理システム、産業設備
電気真鍮の球弁のオペレーショナル モード
モーターを備えられた球弁はタイプのWRA-63によってmotor-operated…、およびWRA-63…アクチュエーターである。アクチュエーターはオン/オフか3点の制御システムの調整によって制御され、開位置に制御信号によって定まる弁の球を、動かす。
球弁
| モデルいいえ。 | 内部Dia。 | インチ | Kvs （m3/h） | Pmax （KPa） | Ps （KPa） | |
| WBBV215 |
両方向
|
12mm | 1/2」 | 8.6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1" | 26 | 1000 | 1400 | |
| W8BV315 |
三方 |
10mm | 1/2」 | 8.6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1" | 22 | 1000 | 1400 |
アクチュエーター
WRA-63…AC230/110/24V、3点の50/60Hz
WRA-63… AC230/110/24V、オン/オフ50/60Hz
出力トルク:>回転の3.5N.mの角度:90°
ランクを保護しなさい:IP55/IP54オン/オフ時間:16S
機能（3点かオン/オフ タイプ）
アクチュエーターはリバーシブルの同期電動機およびギヤ速度減力剤ドライブを使用してオン/オフか3点の制御信号の調整によって固定し、締まる、制御される。
WRA-63… 3点のタイプ
黒いワイヤーは閉まる弁の力である
ブラウン ワイヤーは開いた力弁ついている
黒いですか茶色ワイヤーは電源遮断に弁現在位置を保つためにである
青いワイヤーはブランク ワイヤーに接続される。またオン/オフ タイプとして使用することができる。
WRA-63…オン/オフ タイプ
黒いワイヤーは制御ワイヤーである。力:開いた弁電源遮断の:弁の終わり
ブラウン ワイヤーは力ワイヤーに接続される。
青いワイヤーはcomに接続される。しかオン/オフ タイプとして使用することができない。
取付け
アクチュエーターおよび弁の取り付け穴にアクチュエーターの底に取付けられる挿入物2ピンの底に弁茎を挿入しなさい。それから真鍮のキャップ ナットの下のねじ
アクチュエーター
| モデルいいえ。 | 定常電圧 | アクチュエーター タイプ | 出力トルク | 消費 | オン/オフ時間 | バルブ本体 |
| WRA-6320 |
230VAC±15% 50/60Hz |
3点かオン/オフ | 3.5N.m | 5W |
50Hz:16S 60Hz:12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | オン/オフ |
