電気で作動させた弁

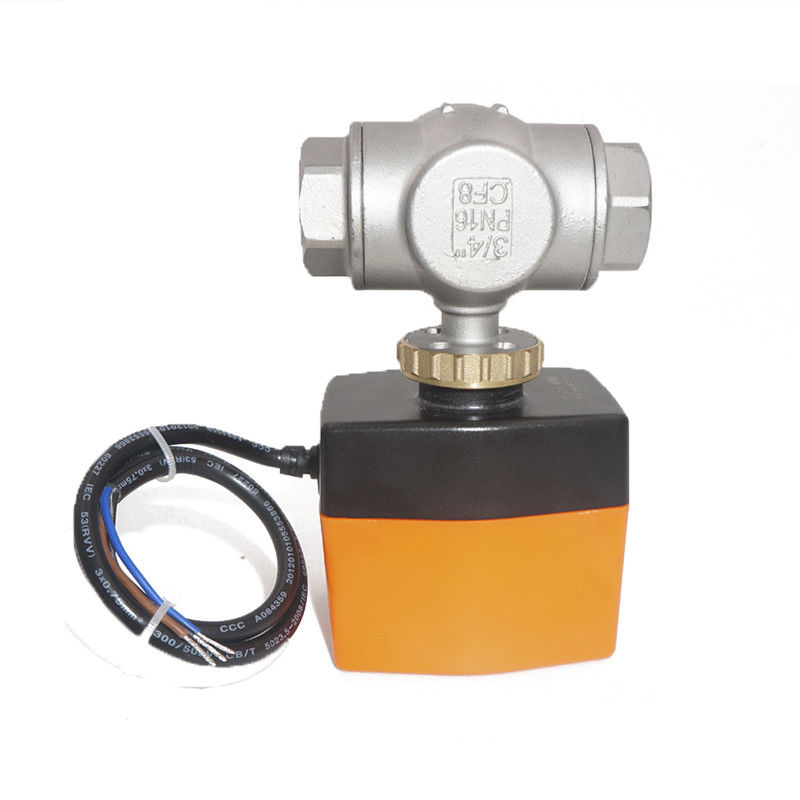

冷やされた水のための1つのインチの球弁3の方法アクチュエーター電気制御弁



いかに私達が保障する完成品の質（FQCの点検）を



1. 目視検差

2. 物質的な等級の測定

3. 次元の点検

4. 荒さの検出

5. 荒さの検出

6. 漏出テスト



サービス



1. あなたの技術的要求事項およびデッサンを提供しなさい
2. 12時間以内に私達からの第一次応答を得なさい
3. 24時間以内に私達から技術的な解決および引用語句を得なさい
4. 技術的な解決および引用語句の確認
5. サンプルを必要ならば提供しなさい
6. 契約の検討および署名
7. 生産および郵送物を整理しなさい
8. 販売サービスの後



記述

DCはオン/オフ タイプか3点のタイプ アクチュエーターおよび水停止の密集した構造、安定した操作、優秀な容量、大きい水流率、ゼロ土のブロックおよび低いトルクがあるWSBV…シリーズから球弁に成っている球弁にモーターを備えた。 DCは球弁にHVACシステム、暖房装置、水処理システムおよび産業設備で広く利用されているモーターを備えた。





適用

HVACシステム、暖房装置、水処理システム、産業設備。



オペレーショナル モード

DCは球弁にであるタイプのWRA-42によってmotor-operated…、およびWRA-42…アクチュエーター モーターを備えた。アクチュエーターはオン/オフか3点の制御システムの調整によって制御され、開位置に制御信号によって定まる弁の球を、動かす。



技術的なデータ

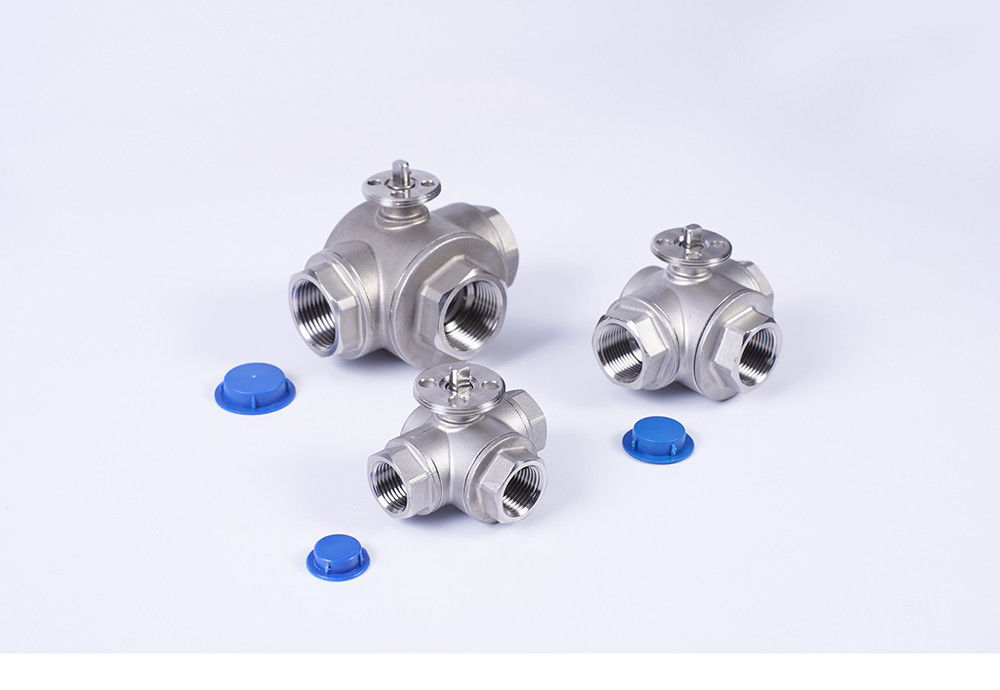

バルブ本体:

媒体:50%のグリコールが付いている冷たい/熱湯、



媒体の温度:-10°C… 120°C

評価される圧力: PN20

管のコネクター:内部糸



包囲された臨時雇用者。範囲:-20… +70°C;0… 95%RH



サイズ:1/2' 『、3/4" 『および1" 『



弁のタイプ:両方向および三方



材料

バルブ本体:ステンレス鋼SS304

シール:球:二重OリングとのEPDM+PTFE、

球:SS304;茎:二重Oリングが付いているEPDMのOリング、



モデルいいえ。	内部Dia。	インチ	Kvs （m3/h）	Pvmax （KPa）	Ps （KPa）
WSBV215	15mm	1/2」	6.15	1000	1400
WSBV220	20mm	3/4"	10.5	1000	1400
WSBV225	25mm	1"	16.1	1000	1400
WSBV315	15mm	1/2」	3.95	1000	1400
WSBV320	20mm	3/4"	6.8	1000	1400
WSBV325	25mm	1"	15.8	1000	1400

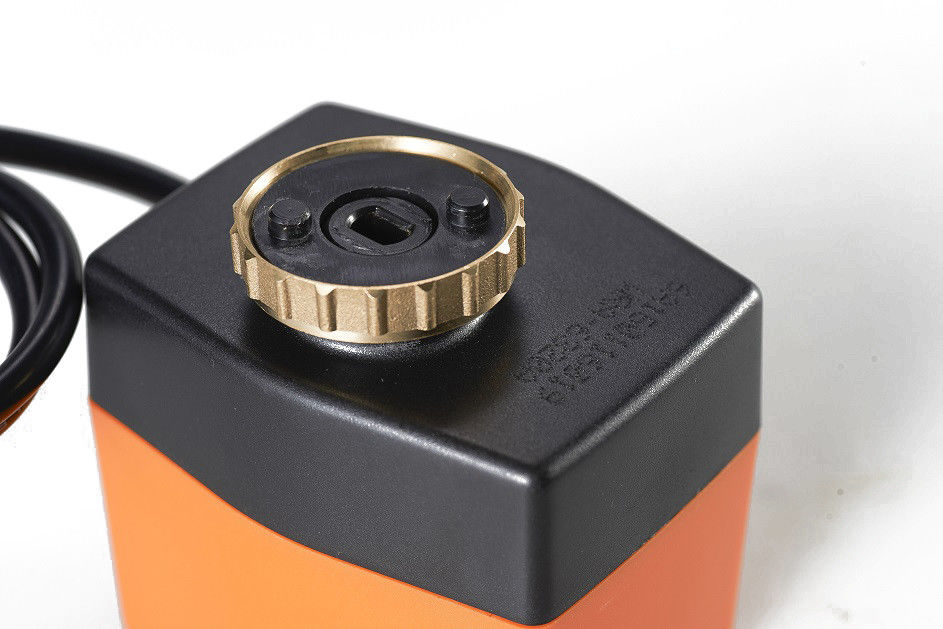

アクチュエーター

WRA-42…  3点のDC3/6-12/24V

WRA-42…オン/オフDC3/6-12/24V

出力トルク:2N.m



回転の角度:90°

ランクを保護しなさい:IP55/IP54



オン/オフ時間:2-12S



イメージ



機能（3点かオン/オフ タイプ）

アクチュエーターはリバーシブルの同期電動機およびギヤ速度減力剤ドライブを使用してオン/オフか3点の制御信号の調整によって固定し、締まる、制御される。



WRA-42… 3点のタイプ

ブラウン ワイヤーは力、開いた弁ついている

黒いワイヤーは力、弁の終わりついている

ブラウンか黒いワイヤーは電源遮断に、弁保つ現在位置をである

青いワイヤーはブランク ワイヤーに接続される。

またオン/オフ タイプとして使用することができる。



WRA-42…オン/オフ タイプ

青いワイヤーは制御ワイヤーである

力:開いた弁;電源遮断の:弁の終わり



黒いワイヤーはcomに接続される。



ブラウン ワイヤーは力ワイヤーに接続される。

しかオン/オフ タイプとして使用することができない。



モデルいいえ。	定常電圧	アクチュエーター タイプ	出力トルク	消費	オン/オフ時間	バルブ本体
WRA-4224	DC24V	3点かオン/オフ	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		オン/オフ
WRA-4212	DC12V	3点かオン/オフ
WRA-4212A		オン/オフ
WRA-4203	DC3V	3点かオン/オフ
WRA-4203A		オン/オフ





取付け:



アクチュエーターおよび弁の取り付け穴にアクチュエーターの底に取付けられる挿入物2ピンの底に弁茎を挿入しなさい。それから真鍮のキャップ ナットの下のねじ
