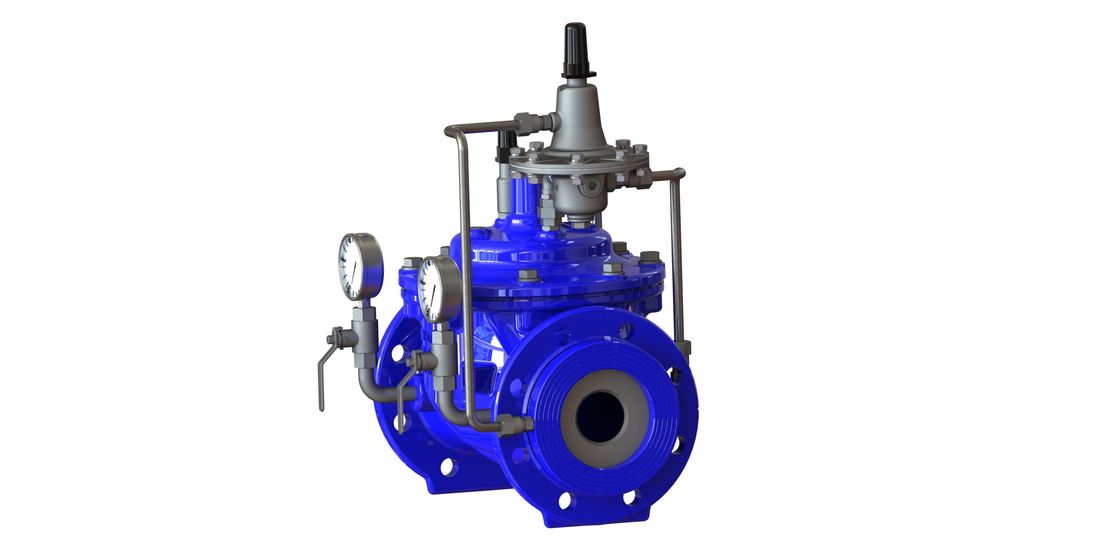

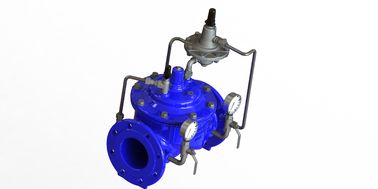

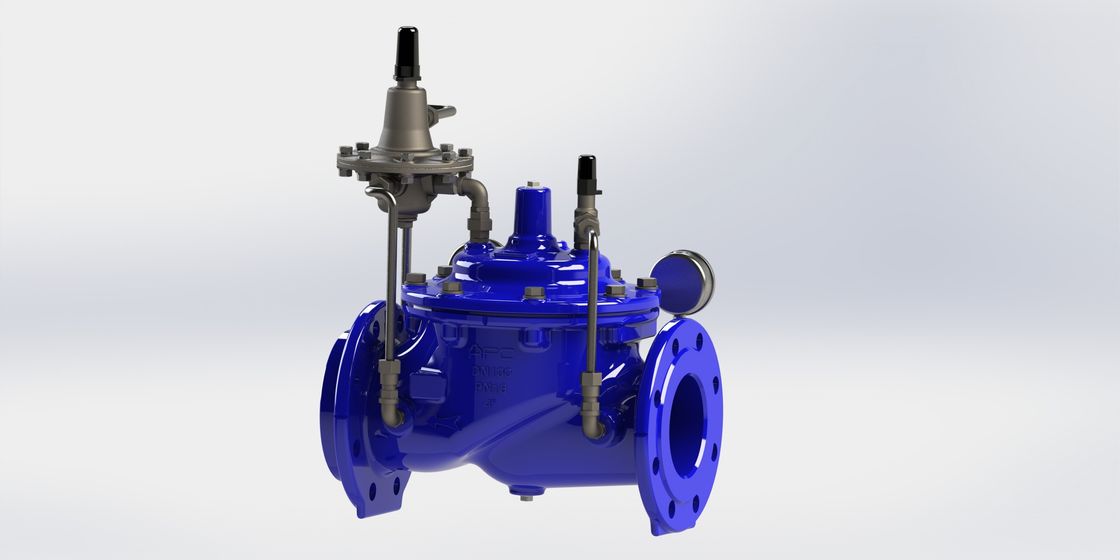

ステンレス鋼の操縦者の青はナイロン補強のダイヤフラムの延性がある鉄の流れの制御弁を着色した
特徴:
•正確な、安定した制御
•簡単な、信頼できる設計
•要求が場合の一定の流れより低い低い損失
サービス分野:
給水系統のため、用水系統。
技術的なデータ:
| サイズ | DN50-DN800 |
| 働く温度 | - 10C- 80のC |
| フランジ | AISI B16.1かPN16 |
| 流れ媒体 | クリーン ウォーター |
A400流れ制御弁はライン圧力によって活動化させる操縦された油圧弁である。通常A400は部分的に開いている前もって調整された一定した流動度を可能にするために。A400による流動度は開口部版を使用して間接的に定められる。開口部を渡るヘッド損失は実際の流動度に比例している。
上昇のヘッド損失は閉まるために、A400自動操縦装置。
他の場合で、弁は開く。従って流動度はライン圧力変動か下流の要求にもかかわらず維持された一定している、
他の適用のための工場に相談しなさい
防水のためのIP68
BS EN 1074-5、ISO 5208、BS EN 12266-1、BS EN 558-1に従いなさい
材料および次元
DN50-DN350
| いいえ。 | 記述 | 材料 | 標準 |
| 1 | ボディ | 延性がある鉄 | GJS500-7 |
| 2 | 座席 | ステンレス鋼 | AISI304/316 |
| 3 | Oリング | ゴム製 | NBR |
| 4 | Oリング | ゴム製 | NBR |
| 5 | ボルト | ステンレス鋼 | A2/A4 |
| 6 | 洗濯機 | ステンレス鋼 | A2/A4 |
| 7 | ボンネット | 延性がある鉄 | GJS500-7 |
| 8 | ブッシュ | 青銅色 | C61900 |
| 9 | ばね | ステンレス鋼 | AISI304/316 |
| 10 | ナットのコーキング | ステンレス鋼 | A4 |
| 11 | ダイヤフラム | ナイロン補強されたゴム | EPDM+Nylonの生地 |
| 12 | 固定ホールダー | 延性がある鉄 | GJS500-7 |
| 13 | Dicsのホールダー | 延性がある鉄 | GJS500-7 |
| 14 | シール | ゴム製 | EPDM |
| 15 | 座席保持器 | ステンレス鋼 | AISI304/316 |
| 16 | 茎 | ステンレス鋼 | AISI304/316 |
| 17 | プラグ | ステンレス鋼 | AISI304/316 |
| 18 | ねじ | ステンレス鋼 | A2/A4 |
| 19 | プラグ | ステンレス鋼 | A2/A4 |
| 20 | 洗濯機 | ステンレス鋼 | A2/A4 |
DN400-DN800
| いいえ。 | 記述 | 材料 | 標準 |
| 1 | ボディ | 延性がある鉄 | GJS500-7 |
| 2 | 座席 | ステンレス鋼 | AISI304/316 |
| 3 | ねじ | ステンレス鋼 | A2/A4 |
| 4 | ねじ | ステンレス鋼 | A2/A4 |
| 5 | ねじ | ステンレス鋼 | A2/A4 |
| 6 | ばね | ステンレス鋼 | AISI304/316 |
| 7 | ボンネット | 延性がある鉄 | GJS500-7 |
| 8 | ブッシュ | 青銅色 | C61900 |
| 9 | Oリング | ゴム製 | NBR |
| 10 | 苦境の洗濯機 | 青銅色 | C61900 |
| 11 | ダイヤフラム | ナイロン補強されたゴム | EPDM+Nylonの生地 |
| 12 | アイ ボルト | 炭素鋼 | 1040 |
| 13 | 固定ホールダー | 延性がある鉄 | GJS500-7 |
| 14 | Dicsのホールダー | 延性がある鉄 | GJS500-7 |
| 15 | シール | ゴム製 | EPDM |
| 16 | シール保持器 | 延性がある鉄 | GJS500-7 |
| 17 | 茎 | ステンレス鋼 | AISI304/316 |
| 18 | プラグ | ステンレス鋼 | AISI304/316 |
| 19 | Oリング | ゴム製 | NBR |
| 20 | 帽子 | 延性がある鉄 | GJS500-7 |
| 21 | プラグ | ステンレス鋼 | AISI304/316 |
| 22 | ねじ | ステンレス鋼 | A2/A4 |
| 23 | Oリング | ゴム製 | NBR |
| 24 | ねじ | ステンレス鋼 | A2/A4 |
