ハイライト
十分に溶接されたボディ球弁
-
サイズNPS 1/2 " ~56"
-
圧力評価クラス150~2500、API 2000-15000
-
材料A105、LF2、F304、F316、F304L、F316L、F51、A106-B、20#等
-
設計及び製造の標準API 6A、API 6D、API 6DSS、KS、BS 5351、ASME B16.34
-
向かい合ってASME B16.10、API 6D
-
端関係ASME B16.5、ASME B16.47、ASME B16.25
-
テストおよび点検ISO 5208、API 6D、API598
-
操作方法マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター
-
起源の場所中国
-
ブランド名OEM
-
証明API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
モデル番号1/2」- 56"、CL150-2500、API 2000-15000
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく

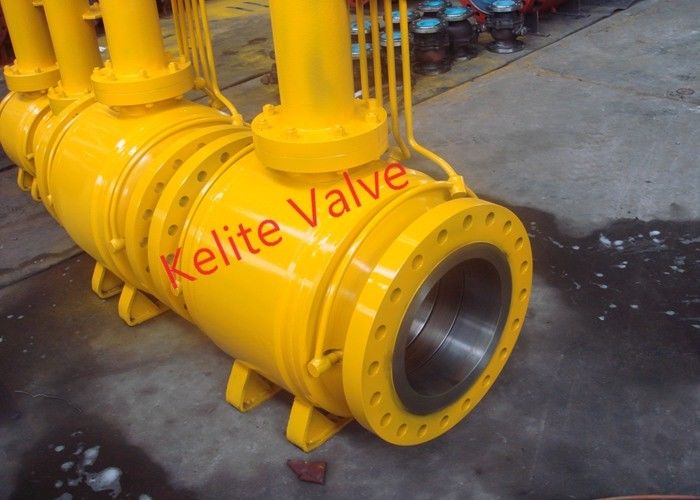

産業十分に溶接された球弁、火の安全な設計一つの球弁
1/2」- 56"の十分に溶接された球弁材料、延長ボンネットを造るCL150-2500
私達の会社は良質水弁の設計そして生産の専門家で、流動制御弁のための一流の製造業者の1才になった。私達は浮遊物制御弁、トラニオンの球弁、水圧の減圧弁、回転式エアロック弁、衛生蝶弁、油圧逆止弁、下水の空気解放弁、等のような流動弁の広い範囲を、設計し、製造する。厳しい品質管理システムと結合される私達の一定した技術的な革新は私達が産業適用の高性能そして顕著な価値を提供することを可能にした。
私達の弁はシールの良い業績を確かめるためにポストの溶接の熱処理が溶接プロセスの間に要求されなかったそう柔らかいシール傷つかないではないように製造のために有名十分に溶接した中国の市場の球弁を、私達作った56"をCL600十分に溶接したイランの市場のための球弁を、特別な技術行われたである。
ワンピース ボディ、全量の/減らされた穴、トラニオン、二重ブロックおよび裁ち切り、シングルまたはダブル ピストン効果、反打撃の茎、帯電防止装置、API-607/6FA/ISO 10497に、バネ付きの座席証明された、fire-safe密封剤の注入、ASME B16.34に従って、BS5351設計され、テストされた、NACEのMR-01-75、ナイロン、DEVLON&PEEKの座席挿入物KSおよびAPI-6D取付けた。
資材表-例えばモデル
| いいえ。 | 部分の名前 | 材料 | |
|---|---|---|---|
| 1 | ボディ | A350 LF2 | A182 F316 |
| 2 | 球 | A350 LF2+ENP | A182、F316、A351、CF8M、410のSS |
| 3 | アダプター | A350 LF2 | A182、F316、A351、CF8M |
| 4 | 茎 | A350 LF2+ENP | 316のSS、17-4 PHSS、410のSS |
| 5 | 座席リング | A350 LF2+ENP | 316のSS、410のSS |
| 6 | 座席挿入物 | 、かいま見ナイロン、Devlon RTFE | |
| 7 | 座席Oリング（2） | 低温HNBR /Viton AED | |
| 8 | 座席シール | グラファイト | |
| 9 | 腺 | A350 LF2 | 316のSS、410のSS |
| 10 | 腺リング | A350 LF2 | 316のSS、410のSS |
| 11 | マウンティング プレート | A350 LF2 | 316のSS、410のSS |
| 12 | トラニオン | A350 LF2 | 316のSS、410のSS |
| 13 | （2）に耐えるトラニオン | PTFEの炭素鋼 | PTFE、316のSS |
| 14 | 推圧洗濯機 | PTFEの炭素鋼 | PTFE、316のSS |
| 15 | 腺のOリング（2） | 低温HNBR /Viton AED | |
| 16 | 茎のOリング（2） | 低温HNBR /Viton AED | |
| 17 | 腺のガスケット | グラファイト | |
| 18 | アダプターのOリング（2） | 低温HNBR /Viton AED | |
| 19 | アダプターのガスケット | グラファイト | |
| 20 | マウンティング プレート ガスケット | Graphoil | |
| 21 | スタッドBolt* | A320 L7M | A193 B8 |
| 22 | 六角形のNut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | 帯電防止ばね | Inconel X-750 | |
| 25 | 座席ばね | Inconel X-750 | |
| 26 | 合せ釘Pin | 炭素鋼 | ステンレス鋼 |
| 27 | グリースの付属品 | 炭素鋼 | 316のSS |
| 28 | 付属品、BGHにグリースを塗りなさい | 炭素鋼 | 316のSS |
| 29 | 球点検 | ステンレス鋼 | |
| 30 | NPTのプラグ | 炭素鋼 | 316のSS |
| 31 | 出口の付属品 | 炭素鋼 | 316のSS |
| 32 | 茎のキー | 炭素鋼 | ステンレス鋼 |
| 33 | フィートPlate* | 炭素鋼 | ステンレス鋼 |
| 34 | 上昇Plate* | 炭素鋼 | ステンレス鋼 |
| 35 | ボディ合せ釘Pin | 炭素鋼 | ステンレス鋼 |
| 36 | ギヤ オペレータ | 延性がある鉄、炭素鋼みみずギヤ | |
| 37 | 手動ハンドル | 炭素鋼、延性がある鉄 | |
| 38 | トラニオンのガスケット | グラファイト | |
| 39 | トラニオンのOリング（2） | 低温HNBR/Viton AED | |
技術的な変数および特徴:
| 製品の説明 | 十分に溶接の球弁 |
| モデル | 十分に溶接のtrunionの鍛造材の球弁 |
| わずかな直径 | NPS 2" ~NPS 56" |
| 実用温度 | -593℃~220℃ （温度サービス提供の範囲は異なった材料のために変わるかもしれない） |
| 作動圧力 | CL150-CL2500 |
| 材料 | A105N、A182 F304、F304L、F316、F316L、A352 LF2、LF2、等。 |
| 設計基準 | API 6D、ASME B16.34 |
| 構造長さ | ASME B16.10 |
| 接続end/td> | ASME B16.5、ASME B16.25 |
| テスト標準 | API 598、API 6D、ISO 5208 |
| 操作方法 | ハンドル、みみず、モーター ドライブ単位、空気ドライブ単位 |
| 適用分野 | オイルおよび天燃ガスのパイプライン、および都市ガス・パイプライン |
| 他の注目1 | バルブ シートはシールのゼロ漏出のための適用範囲が広いシール リングによって埋め込まれる;バルブ シートは圧力および温度の変化に適応性がある、従って漏出は起こりがちではない前もって積まれたばねを与えられる。 |
| 他の注目2 | 溶接されたバルブ本体が付いている必要な弁は外的な漏出、等の、放す。 |
| 他の注目3 | all-welded球弁の耐火性の構造。各漏出位置は適用範囲が広いグラファイトのパッキングかステンレス鋼の混合のグラファイトと火の場合には耐火性の条件を満たすように設計されている。 |
| 他の注目4 | 最先端のサポート版の構造は国内外で耐用年数を高め、弁の作動のトルクを減らすことができる大口径がように採用される。従って、弁の耐用年数は非常に拡張される。 |
| 他の注目5 | 直接埋められたall-welded球弁は小さく浅いピットだけが地面で造られる必要がある従って建設費および設計時間がかなり救うことができる、高い大きい弁ピット要求されなければ直接埋めることができ。 |
| 他の注目6 | 、小さい流れの抵抗および高い生産能力およびよい流量特性のpiggingのために便利な弁の全量 |
| 他の注目7 | 弁の球はall-welded球弁が開く、従って媒体の不純物はバルブ本体のバルブ シートかパッキングの表面に洗い流されないとき完全にバルブ シートを囲むことができる。それ故に、バルブ本体は彼の特別な構造によるパイプラインと同じ耐用年数を過す。 |
