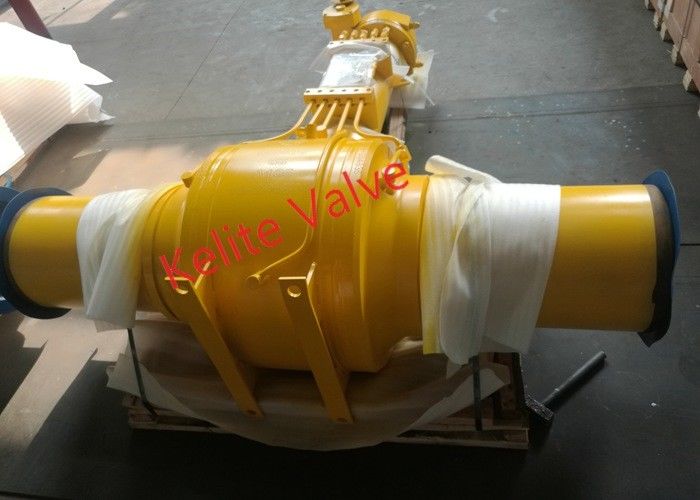

API 6Dは十分に2"の球弁を- 56" CL150-2500 CSおよびSSの球弁溶接した
技術的な変数および特徴:
| 製品の説明 | 十分に溶接の球弁 |
| モデル | 十分に溶接のtrunionの鍛造材の球弁 |
| わずかな直径 | NPS 2" ~NPS 56" |
| 実用温度 | -593℃~220℃ （温度サービス提供の範囲は異なった材料のために変わるかもしれない） |
| 作動圧力 | CL150-CL2500 |
| 材料 | A105N、A182 F304、F304L、F316、F316L、A352 LF2、LF2、等。 |
| 設計基準 | API 6D、ASME B16.34 |
| 構造長さ | ASME B16.10 |
| 接続end/td> | ASME B16.5、ASME B16.25 |
| テスト標準 | API 598、API 6D、ISO 5208 |
| 操作方法 | ハンドル、みみず、モーター ドライブ単位、空気ドライブ単位 |
| 適用分野 | オイルおよび天燃ガスのパイプライン、および都市ガス・パイプライン |
| 他の注目1 | バルブ シートはシールのゼロ漏出のための適用範囲が広いシール リングによって埋め込まれる;バルブ シートは圧力および温度の変化に適応性がある、従って漏出は起こりがちではない前もって積まれたばねを与えられる。 |
| 他の注目2 | 溶接されたバルブ本体が付いている必要な弁は外的な漏出、等の、放す。 |
| 他の注目3 | all-welded球弁の耐火性の構造。各漏出位置は適用範囲が広いグラファイトのパッキングかステンレス鋼の混合のグラファイトと火の場合には耐火性の条件を満たすように設計されている。 |
| 他の注目4 | 最先端のサポート版の構造は国内外で耐用年数を高め、弁の作動のトルクを減らすことができる大口径がように採用される。従って、弁の耐用年数は非常に拡張される。 |
| 他の注目5 | 直接埋められたall-welded球弁は小さく浅いピットだけが地面で造られる必要がある従って建設費および設計時間がかなり救うことができる、高い大きい弁ピット要求されなければ直接埋めることができ。 |
| 他の注目6 | 、小さい流れの抵抗および高い生産能力およびよい流量特性のpiggingのために便利な弁の全量 |
| 他の注目7 | 弁の球はall-welded球弁が開く、従って媒体の不純物はバルブ本体のバルブ シートかパッキングの表面に洗い流されないとき完全にバルブ シートを囲むことができる。それ故に、バルブ本体は彼の特別な構造によるパイプラインと同じ耐用年数を過す。 |
機械プロセスの形成
1. CNCの旋盤の処理
2. 高精度CNCのマシニング センターの処理
3. 概要の旋盤の処理
4. 機械はプロダクト部品を打つ
5. 冷たい形成鋳造物
6. 溶接アセンブリ
弁はシールの良い業績を確かめるためにポストの溶接の熱処理が溶接プロセスの間に要求されなかったそう柔らかいシール傷つかないではないように製造のために有名十分に溶接した中国の市場の球弁を、私達作った56"をCL600十分に溶接したイランの市場のための球弁を、特別な技術行われたである。
ワンピース ボディ、全量の/減らされた穴、トラニオン、二重ブロックおよび裁ち切り、シングルまたはダブル ピストン効果、反打撃の茎、帯電防止装置、API-607/6FA/ISO 10497に、バネ付きの座席証明された、fire-safe密封剤の注入、ASME B16.34に従って、BS5351設計され、テストされた、NACEのMR-01-75、ナイロン、DEVLON&PEEKの座席挿入物KSおよびAPI-6D取付けた。
サービス・タイプ:
•標準温度:-29°Cへの220°C/-20°Fへの428°F
•低温:-46°Cへの150°C/-50°Fへの302°F
•低温学の温度:-196°Cへの-593°C/-258°Fへの-620°F
•海底（浅い及び深海）
•地下
•高温:220°C/428°Fの上
十分に溶接の球弁は特徴を設計する:
