ハイライト
トラニオンによって取付けられる球弁
-
サイズNPS 2" ~56"
-
圧力評価クラス150~2500、API 2000-15000
-
材料A105、LF2、F304、F316、F304L、F316L、F51等
-
設計及び製造の標準API 6A、API 6D、API 6DSS、BS 5351、ASME B16.34
-
向かい合ってASME B16.10、API 6D
-
端関係ASME B16.5、ASME B16.47、ASME B16.25
-
テストおよび点検ISO 5208、API 6D、API598
-
操作方法マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター
-
起源の場所中国
-
ブランド名OEM
-
証明API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
モデル番号2" - 56"、CL150-2500、API 2000-15000
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく

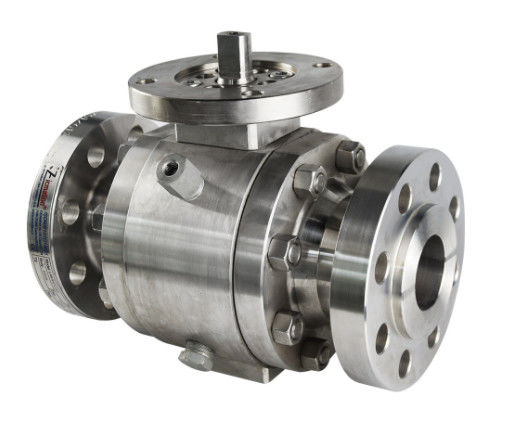

2" - 56"フランジを付けたようになった/Buttweldingの端が付いているトラニオンによって取付けられる球弁
2"のトラニオンの球弁を造る- 56" CL150-2500 DBB、DIB-1、DIB-2
設計記述書
●完全な左舷設計
●BB.BOLTED BONNET.SPLITボディ
●のための及び上記の3部分のボディ12 ″
●トラニオンによって取付けられる球のタイプ
●破裂の証拠の茎
●安全な構造を始動させなさい
●反STATICS装置
●ストッパー装置
●ISO 5211の据付パッド
●フランジを付けたようになったまたはBUTTWELDINGの端
●WGオペレータと利用できる
設計
鋼球弁は製造された最高の耐用年数および確実性を提供するように設計されている。すべての球弁は十分に左舷に取られ、アメリカの石油の協会の標準API 608&API 6Dの英国工業規格BS 5351の設計の品質を満たし、機械工学者標準的なASME B16.34の弁のアメリカ社会に一般に合致するためにボディ/ボンネットの材料およびトリムの完全な範囲で利用できてであって下さい。
材料の範囲
標準化団体/ボンネット材料はカーボンの、低合金およびステンレス鋼の9つの等級を含んでいる特別な適用のために同盟国およびステンレス鋼の他の等級で供給することができるサービス任意パッキングに一致させるトリム材料のフル レンジがあり、ガスケット材料はサービス状態のフル レンジのために利用できる。
| サイズ | NPS 2の″ – NPS 56の″ |
|---|---|
| 圧力評価 | クラス150LB – Class2500LB |
| 材料 | A105、LF2、F304、F316、F304L、F316L |
| 設計及び製造の標準 | API 608、API 6D、BS 5351、ASME B16.34 |
| 直面するべき事実 | ASME B16.5、API 6D |
| 端関係 | ASME B16.5、ASME B16.47、ASME B16.25 |
| テストおよび点検 | ISO 5208、API 6D |
| 操作方法 | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
適当な標準
●鋼球弁API 608/API 6D
●鋼球弁ISO 14313
●火の金庫、API 607
●反STATICS、API 608
●鋼鉄弁、ASME B16.34
●向かい合ってASME B16.10
●端のフランジ、ASME B16.5
●BUTTWELDINGの端ASME B16.25
●点検およびテスト、API 598/API 6D
- 業界固有の解決
石油およびガスの生産、交通機関、貯蔵および処理は良質の配管部品を要求する。これは私達の世界である。私達の姉妹の会社と共私達弁、ハンマー連合、カップリング、コネクター、アクチュエーターおよび他の弁の付属品を持つ供給の顧客
地上および沖合いの上の石油およびガス設備の高圧プロセスそして配管のため。
2.国際的レベル及び世界的なサービス
私達は最高にを私達の顧客に与えることに最もよいブランド、最もよいサービスおよび最もよい質捧げられる。非常に設計されたプロジェクトのために自動化された弁を要求するかまたは取り替え弁は同じ日を提供したかどうか、私達はここに助けることいる。私達の企業
パートナーのグローバル・ネットワークへの経験は、プロダクト選択およびアクセスは私達があなたの最も困難な問題を解決するために解決を合わせることを可能にする。
3.私達のプロダクト有価証券を拡大すること
他が有価証券倒れていて間、コストを削減している、私達に役立たれた市場に無料プロダクトを供給する積極的な作戦がある
そして弁およびフロー制御の解決のためのあなたの単一の源の提供者として私達自身を確立する増加のサービス・レベル。
- 破裂の証拠の茎
肯定的な茎の保持は腺の保持器によって保たれる必要なTタイプの肩と達成される
- 帯電防止設計
球、茎およびトラニオンの間で肯定的な帯電防止に基づいていることは三叉の矛シリーズの標準機能である。弁のサイズは加えられた安全および信頼性のためのトラニオン シャフトの付加的な帯電防止ばねが16"以上に装備されている。
- ボディ シーリング
Oリングの二重密封の設計はボディおよび閉鎖の関係で安全なグラファイトのガスケットを始動させるためにゼロ漏出を保障し、
- 緊急の密封剤の注入
弁は茎および座席区域の密封剤の注入の付属品が装備されている。座席注入の付属品はバックアップ シーリングを提供する必要な埋められた逆止弁を備えている。もし漏出が座席か腺パッキング区域で行われれば、漏出は二次密封システムに密封剤を注入することによって一時的に停止することができる。
- 火の金庫は証明した
安全な構造がすべてのトラニオンで標準的である火は球弁を取付けた。火の場合に、二次グラファイトのシールおよびガスケットは大気に漏出を防ぎ、ボール接点への座席リングは漏出によって最小になる。
- 座席設計
非常に低いライン圧力適用では、座席と球の間の密封は球に座席を、に終って強制する座席ばねまでに達成される
シール。高圧線圧力適用では、ライン圧力、ばねの負荷と共に、力より堅いシーリングに終る球に対する上流の座席リング。三叉の矛シリーズの標準的な座席設計は自動的にキャビティを取り除くことによって圧力が余りに高くなるときキャビティ圧力集結を防ぐselfrelieving座席である。上流の座席を過ぎた漏出の場合には、任意倍
ピストン効果の座席（DPE）に下流の座席が球に対して堅い切断のシールを維持することを可能にすることの加えられた利点がある。
