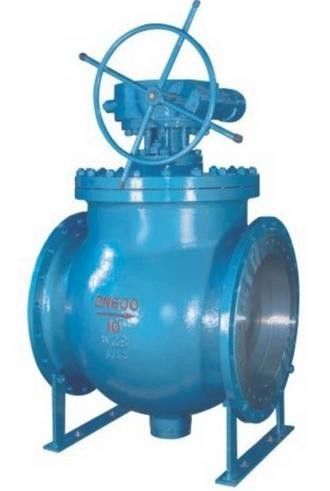

2"の上の記入項目のトラニオンの球弁- 24"鋳造または造るボディとのCL150-2500
適当な標準:
設計及び製造はに合わせる:API 6D/ISO 14313、ASME B16.34
関係次元はに合わせる:ASME B16.5、DN EN 1092
耐火性の設計はに合わせる:API 607/ISO 10497
点検及びテストはに合わせる:API 6D、ISO 5208、API 598
材料はに合わせる:ISO 15156
特徴および適用:
このプロダクトは新型上の記入項目の組合せの球弁である、座席は取付けられ、ボディのまわりで動くことができる。糸を通して、保持器リングに接続される座席の前小口。バルブ本体に取付けた、保持器リングはばねを圧縮できるサポート カバーにばねがあり。製作の穴は座席および保持器リングの前小口にある。この新型プロダクトは総ボディ設計を、補償自動的にある場合もある漏出の可能性小さかったり、使用中の安全振動させる抵抗および二重シールを採用する。球はトップから取付けられていたり、従って維持管、それを取除かないでfinsishである非常に便利できる。
| サイズ | NPS 2の″ ~24 |
|---|---|
| 圧力評価 | クラス150~2500 |
| 材料 | WCB、LCB、CF8、CF8M、CF3、CF3M、A105、LF2、F304、F316、F304L、F316L |
| 設計及び製造の標準 | API 608、API 6D、BS 5351、ASME B 16.34 |
| 向かい合って | ASME B 16.10、API 6D |
| 端関係 | ASME B16.5、ASME B 16.47、ASME B 16.25 |
| テストおよび点検 | ISO5208、API 6D |
| 操作方法 | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
部品の材料
| ボディ ふた 球 座席 茎 座席リング Oリング ボルト サポート カバー ばね 軸受け ガスケット |
WCB/LCB/CF8M/CF8/CF3M/CF3/WC6/WC9/CD3MN WCB/LCB/CF8M/CF8/CF3M/CF3/WC6/WC9/CD3MN A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/MYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE 適用範囲が広いgraphite+PTF |
