ハイライト
衛生学の蝶弁
-
標準的なか標準外標準
-
構造蝶
-
圧力中型圧力
-
材料ステンレス鋼
-
媒体の温度中型の温度
-
媒体水
-
左舷サイズDN15~DN300 （1/2 " ~12"）
-
モデル番号SMS-CD31016,3A-NO.CD21010
-
起源の場所中国
-
ブランド名OEM
-
証明CE, ISO9001,FDA
-
モデル番号CX-SBTY-008
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく

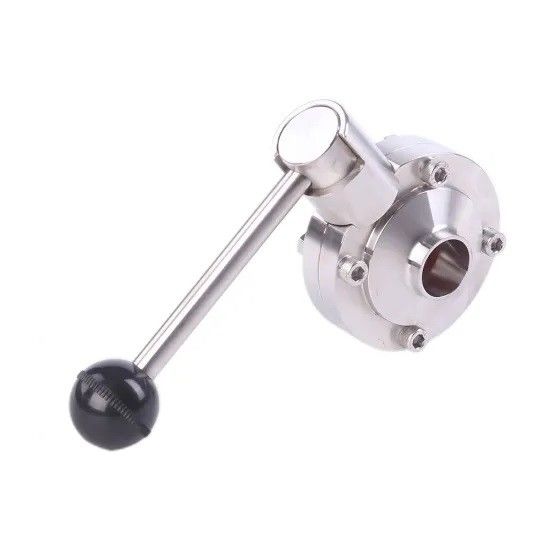

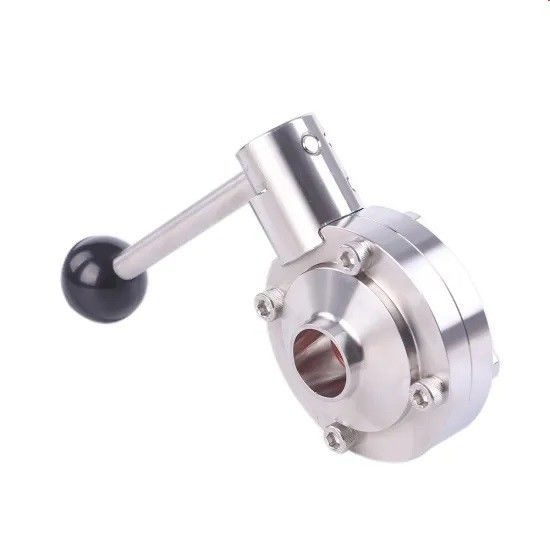

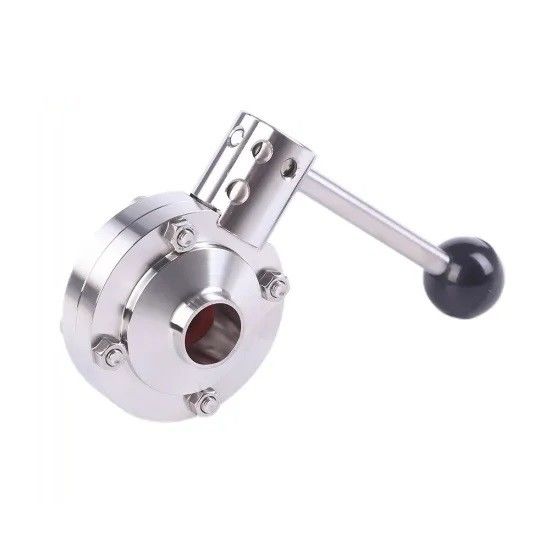

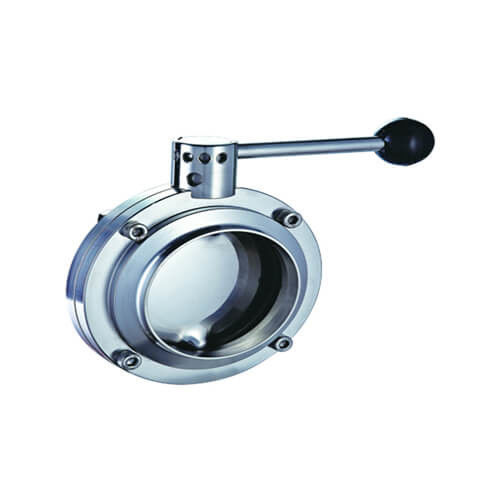

SS304 SS316Lマニュアルの醸造業のための衛生蝶弁
衛生ステンレス鋼SS304/SS316Lのマニュアルによって溶接される蝶弁
私達のサービス
1. あなたの技術的要求事項およびデッサンを提供しなさい
2. 12時間以内に私達からの第一次応答を得なさい
3. 24時間以内に私達から技術的な解決および引用語句を得なさい
4. 技術的な解決および引用語句の確認
5. サンプルを必要ならば提供しなさい
6. 契約の検討および署名
7. 生産および郵送物を整理しなさい
8. 販売サービスの後
技術仕様
·最高圧力:10bar （145psi） DN25~ 100,8bar （120ps） DN125~ 150
·温度較差:14~ 248^F （- 10~ 120*C）、EPDM
·表面処理:Ra16~32uin （0.4~0.8um）
·空気actuator.70~ 115psiのための供給圧力
-
製品の説明
1. 単位の販売:単一項目
2. 単一のパッケージのサイズ:50X50X30 cm
3. パッケージのタイプ:包装される耐航性のある木の収縮包カートン パレットまたは
4. 調達期間:倉庫からの7~25日のdeliever。
5. 適用:蝶弁は流動に開始または停止流れることを作るのに使用されるタイプの流量調整装置である
管のセクションを通して。それはステンレス鋼の管システムによくのための適用される
食糧、beverage.dairy、醸造、phamaceuatical、生物pharmaceuaticalおよび化学工業。
6. 材料
·ボディ材料:AIS1-304かAISl-316L
6. 材料
·ボディ材料:AIS1-304かAISl-316L
·ガスケット材料:ケイ素、EPDM、VTON、NBR
·バルブ シートおよびガスケットのcomplywith FDA21CFR177 2600
7. 標準設計
·標準的な利用できる:DIN、3A、SMS、ISO /IDF、BS /RJT、およびASME /BPE。
·DN15からのDN300 （1/2 " ~12"）にサイズで利用できる
·Endconnection:Butt-weld、クランプ、Male.Nut、はさみ金またはフランジまたは他のsuponの要求。
·ハンドル:プラスチック引きのハンドル（2-4の位置）またはプラスチック/ステンレス鋼のsquezeeのハンドル（13の位置）
·アクチュエーター。空気のステンレス鋼のアクチュエーター（縦のタイプ） .pneumaticアルミニウム アクチュエーター（横の
タイプ） .electricのアクチュエーター。
·制御:位置センサー、Cトップのコントローラー、CトップのCのontroller （AS-）
手動ハンドル、空気アクチュエーターおよび折衷的なアクチュエーターは交換可能である。
-
技術的なデータ:
|
鋼鉄材料
|
プロダクト部品が付いている接触
|
304,304Lの316L （1.4301、1.4306、1.4307、1.4404）鍛造材
|
物質的な点検報告を提供できる
|
|
物質的プロダクト部品が付いている接触無し
|
304、（1.4301）
|
||
|
シール材料
|
標準
|
シリコーン
|
すべてのシール材料が付いている輸入の密封のmaterislsを、FDA 117.2600採用しなさい
|
|
選択
|
EPDM、FPM
|
||
|
圧力
|
仕事の圧力
|
0-10bar
|
|
|
制御空気圧
|
5-8bar
|
||
|
温度
|
働く温度
|
シリコーン:（- 50 - +180°C） EPDM:（- 20 - +135°C）
|
|
|
殺菌の温度
|
150°C （MAX 20Min）
|
||
|
表面質
|
Lnsideの表面のwualities
|
Ra≥ 0.4-0.8μm
|
|
|
GAIMENの質
|
Ra≥ 0.8-1.6μm
|
||
|
接続モード
|
直径の溶接
|
溶接の口DIN11850-1およびDIN11851-2、SMS、3A、ISOシリーズ等
|
|
|
接続モード:溶接、速いローディング、男性および女性、フランジ、等
|
|||
|
運転される任意
|
インテリジェント制御
|
||
|
空気制御
|
空気の頭部および固定ブラケット
|
||
|
Butterly弁のvoluneの流れ:流動容積の横断面の単位時間ごとの蝶弁を通る流れ
|
体積流量:立方メートル/時間（㎡/h）
|
||
A. Roundの引きの棒のハンドル:3-4ギヤ、ロック弁のinevery制御流れ率への25度の角度
B. Squareの引きの棒のハンドル:3-4ギヤ、ロック弁制御流れ率へのあらゆる25degree角度
C. Plasticの多数の位置のグリッパーのハンドル:12gearの15度の角度の位置毎にのロック弁は、フロー制御の正確さを高める
D.ステンレス鋼の多数の位置のグリッパーのハンドル:12ギヤ、15度の角度の位置毎にのロック弁は、フロー制御の正確さを高める
D.ステンレス鋼の多数の位置のグリッパーのハンドル:12ギヤ、15度の角度の位置毎にのロック弁は、フロー制御の正確さを高める
-
命令の指定:
指定しなさい:。標準
。サイズ
。鋼鉄材料
。シール材料
。表面質
。量
-
例
|
標準
|
サイズ
|
鋼鉄材料
|
シール材料
|
表面質
|
量
|
|
3A
|
1.5"
|
304
|
/
|
1 （Ra≤ 1.6）
|
200
|
|
SMS-NO.CD31016は蝶弁を溶接した
|
||||||
|
サイズ
|
|
B
|
K*K
|
D
|
L
|
T
|
|
19
|
78
|
19.05
|
10*10
|
50
|
136
|
1.5
|
|
25
|
78
|
25.4
|
10*10
|
50
|
136
|
1.5
|
|
32
|
78
|
31.8
|
10*10
|
50
|
136
|
1.5
|
|
38
|
80
|
38.1
|
10*10
|
50
|
136
|
1.5
|
|
51
|
100
|
50.8
|
10*10
|
50
|
136
|
1.5
|
|
63
|
115
|
63.5
|
10*10
|
56
|
136
|
1.5
|
|
76
|
125
|
76.2
|
10*10
|
56
|
163
|
2
|
|
102
|
154
|
101.6
|
10*10
|
64
|
163
|
2
|
|
3A-NO.CD21010は蝶弁を溶接した
|
||||||
|
サイズ
|
|
B
|
K*K
|
D
|
L
|
T
|
|
3/4"
|
78
|
19.05
|
10*10
|
50
|
136
|
1.65
|
|
1"
|
78
|
25.4
|
10*10
|
50
|
136
|
1.65
|
|
1 1/4"
|
78
|
31.8
|
10*10
|
50
|
136
|
1.65
|
|
1 1/2」
|
80
|
38.1
|
10*10
|
50
|
136
|
1.65
|
|
2"
|
100
|
50.8
|
10*10
|
50
|
136
|
1.65
|
|
2 1/2」
|
115
|
63.5
|
10*10
|
56
|
136
|
1.65
|
|
3"
|
125
|
76.2
|
10*10
|
56
|
163
|
1.65
|
|
4"
|
154
|
101.6
|
10*10
|
64
|
163
|
2.1
|
|
DIN-NO.CD11001は溶接した蝶弁（DIN11851-1）を
|
||||||
|
サイズ
|
B
|
K*K
|
D
|
L
|
T
|
|
|
DN10
|
78
|
12
|
10*10
|
50
|
136
|
1.5
|
|
DN15
|
78
|
18
|
10*10
|
50
|
136
|
1.5
|
|
DN20
|
78
|
22
|
10*10
|
50
|
136
|
1.5
|
|
DN25
|
78
|
28
|
10*10
|
50
|
136
|
1.5
|
|
DN32
|
80
|
34
|
10*10
|
50
|
136
|
1.5
|
|
DN40
|
90
|
40
|
10*10
|
50
|
136
|
1.5
|
|
DN50
|
106
|
52
|
10*10
|
52
|
136
|
1.5
|
|
DN65
|
124
|
70
|
10*10
|
56
|
136
|
2
|
|
DN80
|
139
|
85
|
10*10
|
58
|
163
|
2
|
|
DN100
|
156
|
104
|
10*10
|
64
|
163
|
2
|
|
DN125
|
185
|
129
|
14*14
|
75
|
185
|
2
|
|
DN150
|
225
|
154
|
14*14
|
80
|
185
|
2
|
|
|
|
|
|
|
|
|
|
DIN-NO.CD11002は溶接した蝶弁（DIN11851-2）を
|
||||||
|
サイズ
|
B
|
K*K
|
D
|
L
|
T
|
|
|
DN10
|
78
|
13
|
10*10
|
50
|
136
|
1.5
|
|
DN15
|
78
|
19
|
10*10
|
50
|
136
|
1.5
|
|
DN20
|
78
|
23
|
10*10
|
50
|
136
|
1.5
|
|
DN25
|
78
|
29
|
10*10
|
50
|
136
|
1.5
|
|
DN32
|
80
|
35
|
10*10
|
50
|
136
|
1.5
|
|
DN40
|
90
|
41
|
10*10
|
50
|
136
|
1.5
|
|
DN50
|
106
|
53
|
10*10
|
52
|
136
|
1.5
|
|
DN65
|
124
|
70
|
10*10
|
56
|
136
|
2
|
|
DN80
|
139
|
85
|
10*10
|
58
|
163
|
2
|
|
DN100
|
156
|
104
|
10*10
|
64
|
163
|
2
|
|
DN125
|
185
|
129
|
14*14
|
75
|
185
|
2
|
|
DN150
|
225
|
154
|
14*14
|
80
|
185
|
2
|
