ハイライト
衛生学の蝶弁
-
材料304または316Lステンレス鋼
-
衛生学の等級食品等級
-
構造蝶タイプ
-
媒体液体、ガス、蒸気、水
-
に使用される配管システムの流動度を調節しなさい
-
適用食品工業のいろいろな種類の配管システム
-
起源の場所中国
-
ブランド名OEM
-
証明3A, CE, ISO, FDA
-
モデル番号CX-SBTY-012
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく

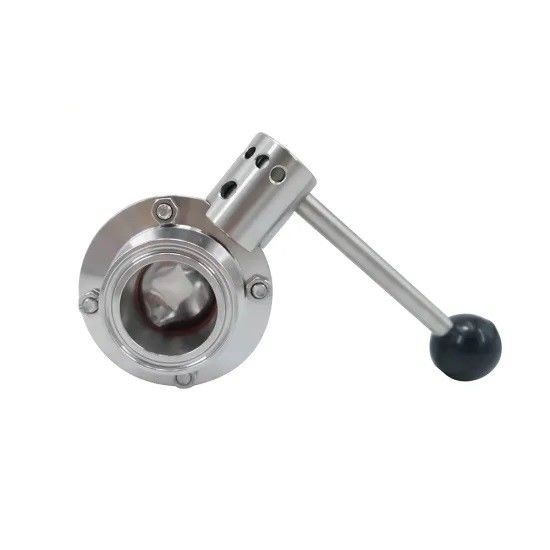

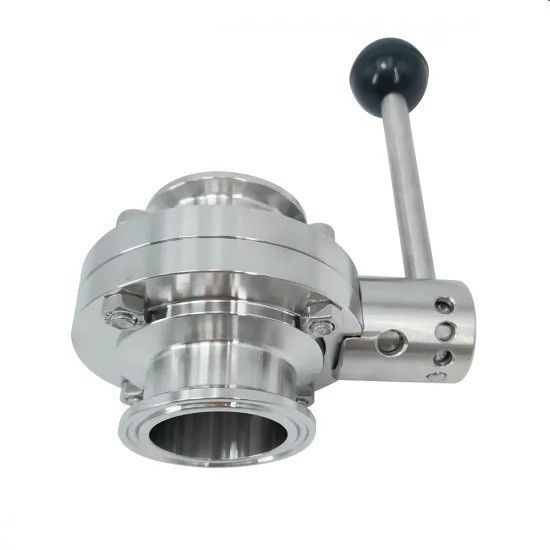

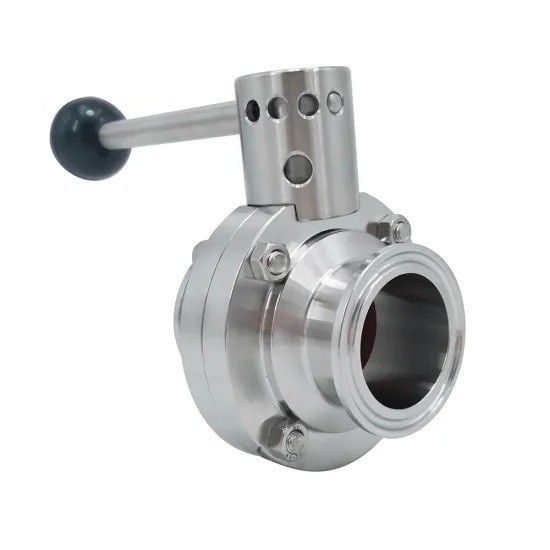

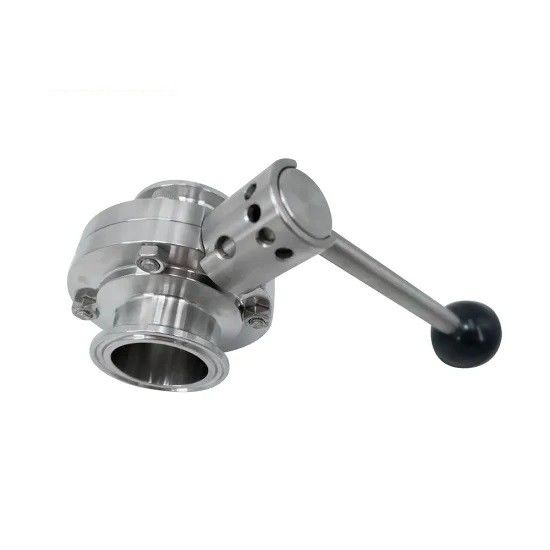

手動衛生蝶弁、ステンレス鋼304 316L三クランプ蝶弁
衛生学のステンレス鋼304 316L衛生三クランプ蝶弁マニュアル
表面処理
私達は選ぶために次のプロセスを提供する:
1. 明るさ（光沢、マット）を改善する機械ポーランド語（MP）
2. Anti-corrosionのための酸清浄化
3. 表面の滑らかさを改善する電気分解のポーランド語（EP）
4. 注文プロセス:明るい焼きなましの処置streesを靭性を改善するために除去するため
機械プロセスの形成
1. CNCの旋盤の処理
2. 高精度CNCのマシニング センターの処理
3. 概要の旋盤の処理
4. 機械はプロダクト部品を打つ
5. 冷たい形成鋳造物
6. 溶接アセンブリ
蝶弁は手動でまたは気学的に作動させることができる。異なったシステム要件を満たす手動制御の広い範囲がある。空気制御は横および縦、単一、二重効果、および調整のどちらである場合もある。それらはそれが多くのfiledsに広く適用される近さそしてビール、飲料、乳製品、フルーツ ジュース、薬学、生物的等のような制御上と、合うことができる。
技術的な変数
|
標準
|
3A、SMS、DIN、ISO、RJT、IDF
|
|
|
プロダクトは鋼鉄部品をぬらした
|
AISI304/AISI316L
|
物質的な点検報告を提供される
|
|
他の鋼鉄部品
|
AISI304
|
|
|
サイズ
|
3/4" ~6"、DN20~DN150,19mm~152.4mm
|
|
|
シール材料
|
EPDM/VMQ/FPM
|
すべてのシール材料はFDA21CFR117.2600に従う
|
|
働き圧力
|
≤10bar （145psi）
|
|
|
空気アクチュエーターのための供給圧力
|
5~8 （0~116psi）
|
|
|
働く温度
|
EPDM:- 14~248ºF （- 10~120ºC）
|
|
|
VMQ:- 58~356ºF （- 50~180ºC）
|
||
|
FPM:22~446ºF （- 30~230ºC）
|
||
|
他の材料は要望に応じてavaibleである
|
||
|
殺菌の温度
|
302ºF （150ºC、最高20min）
|
|
|
外面の処置
|
Ra16~32uin （o.4~0.8um）
|
|
|
中の表面処理
|
Ra32~64uin （o.8~1.6um）
|
|
|
Connetionの端
|
butt-weld、締め金で止められた端、男性の端、フランジの端
|
|
|
空気の頭部
|
普通閉鎖した（NC） -開くべき空気閉まるべきばね
|
|
|
開くために終わり、ばねに（いいえ） -空気をノーマル・オープン
|
||
|
空対空（AA） -開くべき空気閉まるべき空気
|
||
選択
1. 座席およびガスケットはFDA 21CFR177.2600にすべてに従うことNBR （ニトリル）、VMQ （シリコーン）またはViton （FPM）のどちらである場合もある。
2.端関係は通される、私ラインまたは他フランジを付けたようになることができる、衛生クランプ、要望に応じてバット溶接される。
3.ハンドル:3位置の引きのハンドル;純粋なステンレス鋼のまたはプラスチック カバーが付いている複数の位置のハンドル。
4.アクチュエーター:空気のステンレス鋼のアクチュエーター（縦のタイプ）、空気アルミニウム アクチュエーター（横のタイプ）、電気アクチュエーター。
5.制御:位置センサー、Cトップのコントローラー、Cトップのコントローラー（AS-I）
設計特微
1. さまざまな標準は提供することができる:DIN、3A、SMS、ISO/IDF、BS/RJTおよびASME/BPE。
2. DN300/12"にDN25/1"からのサイズで利用できる
3. MultipositionのハンドルはDN100/4"まで弁に使用することができる;
4.引きのハンドルはDN300/12"へのDN25/1"からの弁に使用することができる
手動ハンドル、
5.空気アクチュエーターおよび電気アクチュエーターは交換可能である。
6.シールはFDA 21CFR 177。2600に従う。
7。バルブ本体は異なった関係の幅広い選択とカスタマイズすることができる。
