ハイライト
衛生学の蝶弁
-
材料造られたSS304および316Lステンレス鋼
-
直径1/2」- 6";DN15-DN150
-
構成設計3つの取り外し可能な弁カバー
-
関係の端バット溶接、Weldindの三締め金で止められて、通った
-
シーリング モード球の中心は完全に内部に閉じ込めた
-
手動ハンドル4つのギヤ引きのハンドルか12のギヤ グリッパーのハンドル
-
起源の場所中国
-
ブランド名OEM
-
証明CE ISO,FDA
-
モデル番号CX-S3PBV-04
-
文書
-
最小注文数量1
-
価格negotiable
-
パッケージの詳細合板の箱
-
受渡し時間15-60日
-
支払条件L/C、T/T
-
供給の能力順序に基づく
乳製品/フルーツ ジュースのための溶接のタイプ ステンレス製の蝶弁はファイルした

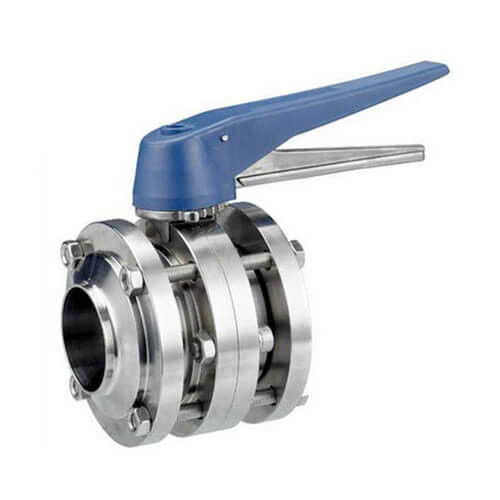

プラスチック グリッパーのハンドルが付いている衛生ステンレス鋼の3PCS蝶弁の溶接のタイプ
蝶弁は手動でまたは気学的に作動させることができる。異なったシステム要件を満たす手動制御の広い範囲がある。空気制御は横および縦、単一、二重効果、および調整のどちらである場合もある。それらはそれが多くのfiledsに広く適用される近さそしてビール、飲料、乳製品、フルーツ ジュース、薬学、生物的等のような制御上と、合うことができる。
1. さまざまな標準は提供することができる:DIN、3A、SMS、ISO/IDF、BS/RJTおよびASME/BPE。
2. DN300/12"にDN25/1"からのサイズで利用できる
3. MultipositionのハンドルはDN100/4"まで弁に使用することができる;
4. 引きのハンドルはDN300/12"へのDN25/1"からの弁に使用することができる
手動ハンドル、
5. 空気アクチュエーターおよび電気アクチュエーターは交換可能である。
6. シールはFDA 21CFR 177。2600に従う。
7. バルブ本体は異なった関係の幅広い選択とカスタマイズすることができる。
設計特微
1. さまざまな標準は提供することができる:DIN、3A、SMS、ISO/IDF、BS/RJTおよびASME/BPE。
2. DN300/12"にDN25/1"からのサイズで利用できる
3. MultipositionのハンドルはDN100/4"まで弁に使用することができる;
4. 引きのハンドルはDN300/12"へのDN25/1"からの弁に使用することができる
手動ハンドル、
5. 空気アクチュエーターおよび電気アクチュエーターは交換可能である。
6. シールはFDA 21CFR 177。2600に従う。
7. バルブ本体は異なった関係の幅広い選択とカスタマイズすることができる。
技術的な変数
|
標準
|
3A、SMS、DIN、ISO、RJT、IDF
|
|
|
プロダクトは鋼鉄部品をぬらした
|
AISI304/AISI316L
|
物質的な点検報告を提供される
|
|
他の鋼鉄部品
|
AISI304
|
|
|
サイズ
|
3/4" ~6"、DN20~DN150,19mm~152.4mm
|
|
|
シール材料
|
EPDM/VMQ/FPM
|
すべてのシール材料はFDA21CFR117.2600に従う
|
|
働き圧力
|
≤10bar （145psi）
|
|
|
空気アクチュエーターのための供給圧力
|
5~8 （0~116psi）
|
|
|
働く温度
|
EPDM:- 14~248ºF （- 10~120ºC）
|
|
|
VMQ:- 58~356ºF （- 50~180ºC）
|
||
|
FPM:22~446ºF （- 30~230ºC）
|
||
|
他の材料は要望に応じてavaibleである
|
||
|
殺菌の温度
|
302ºF （150ºC、最高20min）
|
|
|
外面の処置
|
Ra16~32uin （o.4~0.8um）
|
|
|
中の表面処理
|
Ra32~64uin （o.8~1.6um）
|
|
|
Connetionの端
|
butt-weld、締め金で止められた端、男性の端、フランジの端
|
|
|
空気の頭部
|
普通閉鎖した（NC） -開くべき空気閉まるべきばね
|
|
|
開くために終わり、ばねに（いいえ） -空気をノーマル・オープン
|
||
|
空対空（AA） -開くべき空気閉まるべき空気
|
||
選択
1. 座席およびガスケットはFDA 21CFR177.2600にすべてに従うことNBR （ニトリル）、VMQ （シリコーン）またはViton （FPM）のどちらである場合もある。
2. 端関係は通される、私ラインまたは他フランジを付けたようになることができる、衛生クランプ、要望に応じてバット溶接される。
3. ハンドル:3位置の引きのハンドル;純粋なステンレス鋼のまたはプラスチック カバーが付いている複数の位置のハンドル。
4. アクチュエーター:空気のステンレス鋼のアクチュエーター（縦のタイプ）、空気アルミニウム アクチュエーター（横のタイプ）、電気アクチュエーター。
5. 制御:位置センサー、Cトップのコントローラー、Cトップのコントローラー（AS-I）

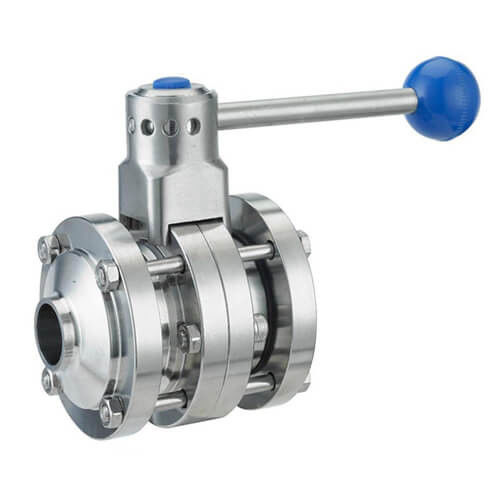

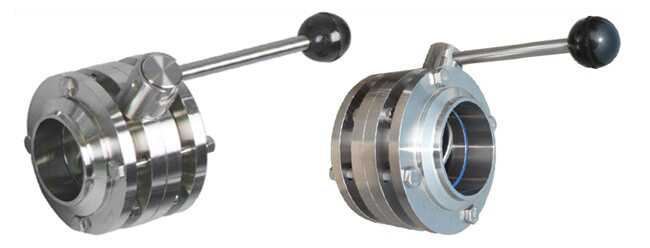

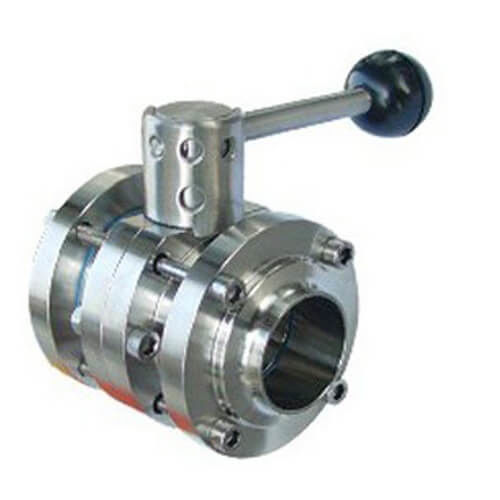

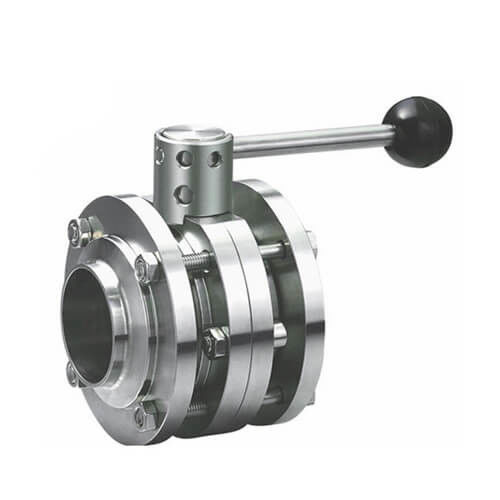

プロダクトは示す:
